China tres fase de voltaje aumentar bajar verduras minerales Transformador eléctrico de distribución de transmisión de potencia de tipo seco sumergido en aceite Fabricante Precio

Aplicación: Poder, Instrumento
Fase: Tres
Núcleo: Transformador de Tipo de Núcleo
Método de enfriamiento: Transformador de Tipo Sumergidos en Aceite
Winding Tipo: Transformador de Dos Devanados
Certificación: ISO9001-2000, ISO9001, CCC

Products Details

  • Visión General
  • Descripción del producto
  • Parámetros del producto
  • Fotos detalladas
  • Embalaje y envío
  • Perfil de la empresa
  • PREGUNTAS FRECUENTES
  • Certificados
  • Socios comerciales
Visión General

Información Básica.

No. de Modelo.
SS35-M
Uso
Transformador combinado, Transformador de Potencia, Transformador de distribución
Características Frecuencia
Frecuencia de alimentación
Forma de Core
Anillo
Marca
ABB
estándar
IEC60076 / GB1094
grupo de conexión
dyn11 o yyn0
nombre del producto
transformador de distribución sumergido en aceite
garantía
24 meses
frecuencia
50/60hz
logotipo
Qinghao or Customized
método de toque
on Load / off Load Tapping Changer
material
cobre / aluminio
tipo de transformador
Oil Filled Transformer
Paquete de Transporte
Wooden Case or Pallet
Especificación
As per data sheet
Marca Comercial
Qinghaobiandian
Origen
China
Código del HS
8504231100
Capacidad de Producción
10000PCS/Year

Descripción de Producto

Descripción del producto

El transformador de distribución de aceite Qinghao incluye una aleación amorfa sellada herméticamente, tipo conservador y tipo de cambiador de grifo en carga, que suele montarse en polo o instalarse en una estación de distribución para la iluminación diaria y la potencia de fábrica cuya salida LV es de hasta 0,4kV. Nuestra clasificación de transformadores de distribución es de hasta 2500kVA, y tensión primaria de hasta 35kV. Los tanques corrugados como componente de expansión y contracción térmica permiten el aceite del transformador completamente aislado con la atmósfera. El transformador de distribución de aceite con rango de tensión primario de 6,10,10.5,11,20,22,24,33, 35,38.5kV puede fabricarse de acuerdo con los requisitos del cliente.

Consulte los siguientes enlaces rápidos para conocer otros tipos de productos.



Características principales:
1. Diseñado por tecnología patentada y software con un rendimiento superior.

2. El núcleo está hecho de la hoja de acero de silicio de alta calidad laminado en frío y orientado al grano que se produjo en tecnología step-lap.
3. El bobinado está usando alambre esmaltado de alta resistencia o alambre aislado de papel o banda de cobre, que ofrece una distribución uniforme de los amperios-vueltas, estructura de aislamiento razonable con alta capacidad para resistir cortocircuito.
4. El depósito de aceite es de tipo corrugado con alta resistencia a la corrosión. El líquido de pretratamiento de la superficie del tanque y el polvo de recubrimiento adoptan marcas internacionales de primera. El tanque es desengrasante, decapado, fosforado, electroforesis por líneas de producción automática, luego el revestimiento de aerosol de energía y solidificar por calor.

5. La parte activa aplica la estructura de núcleo libre. La junta está hecha de caucho de acrilato de alta calidad que puede inhibir el envejecimiento causado por el sol y el calor.

Ventajas:
1. Baja pérdida, bajo ruido, baja descarga parcial, alta fiabilidad.
2. Seguridad con aspecto elegante.
3 . Instalación conveniente y mantenimiento simple.
4. Compacto con pequeña área ocupada.


Aplicaciones
1. Infraestructura de la construcción e industrial: Aeropuertos, hospitales, fábricas, centros comerciales, hoteles, torres comerciales y residenciales.
2. Servicios públicos: Generación, transmisión, subestaciones de distribución, plantas de tratamiento de agua y aguas residuales.
3. Petróleo y Gas: Plantas de petróleo y gas, plantas petroquímicas y refinerías.


Entorno de servicio:
1 . Temperatura ambiente: Máxima +40ºC, mínima -40ºC.

2. Altitud: Menos de 1000 metros.
3. Nivel sísmico: Inferior a 3m/s2 en dirección horizontal y inferior a 1,5m/s2 en dirección vertical.
4. Entorno de instalación: No hay contaminación obvia y pesada, ni gas y polvo explosivo y corrosivo, con buena ventilación de aire y sin vibraciones y golpes severos.
(Nota: Si el entorno de aplicación es diferente de las condiciones estándar anteriores, póngase en contacto con para obtener diseños personalizados.)

Parámetros del producto

Alta eficiencia, baja pérdida, bajo ruido, estructura compacta y fácil de usar.

La tensión nominal se puede personalizar según los requisitos del cliente.
 Debajo de los parámetros sólo para referencia.  Para comunicación instantánea, por favor haga clic  aquí.
             Alto voltaje:10(6,6.3,10.5,11)KV                              símbolo de conexión:D,yn11 o y,yn0                          frecuencia nominal:50Hz/60Hz
             Baja tensión:0,4(0.415,0.433)KV                                  rango de tensión de alta tensión: ±2x2,5%                                nivel de aislamiento:LI75 AC35/AC3
Potencia nominal
(KVA)
Impedancia de cortocircuito (%) S20 (W) S13 (W) S11 (W) Corriente sin carga
(%)
Sonido
presión
DB(A)
Peso
(kg)
Dimensión total (mm)
Pérdida sin carga En carga: 120ºC. Pérdida sin carga En carga: 120ºC. Pérdida sin carga En carga: 120ºC. L W H
Dyn11 Yyn0 Dyn11 Yyn0 Dyn11 Yyn0
30 4,0 65 455 430 70 505 480 80 630 600 1,5 50 400 750 560 850
50 80 655 625 90 730 695 100 910 870 1,3 50 450 760 640 920
63 90 785 745 100 870 830 110 1090 1040 1,2 50 500 770 670 930
80 105 945 900 115 1050 1000 130 1310 1250 1,2 52 560 840 720 970
100 120 1140 1080 135 1265 1200 150 1580 1500 1,1 52 610 870 730 1020
125 135 1360 1295 150 1510 1440 170 1890 1800 1,1 54 760 1040 810 1020
160 160 1665 1585 180 1850 1760 200 2310 2200 1,0 54 790 1100 830 1070
200 190 1970 1870 215 2185 2080 240 2730 2600 1,0 56 870 1190 880 1070
250 230 2300 2195 260 2560 2440 290 3200 3050 0,9 56 1020 1270 890 1070
315 270 2760 2630 305 3065 2920 340 3830 3650 0,9 58 1180 1330 940 1140
400 330 3250 3095 370 3615 3440 410 4520 4300 0,8 58 1350 1410 940 1210
500 385 3900 3710 430 4330 4120 480 5410 5150 0,8 60 1600 1500 1050 1350
630 4,5 460 4460 510 4960 570 6200 0,6 60 2080 1600 1100 1440
800 560 5400 630 6000 700 7500 0,6 62 2460 1670 1140 1460
1000 665 7415 745 8240 830 10300 0,6 62 2750 1700 1200 1490
1250 780 8640 870 9600 970 12000 0,5 65 3180 1870 1250 1510
1600 940 10440 1050 11600 1170 14500 0,5 65 3730 1890 1290 1750
2000 5,0 1085 13180 1225 14640 1360 18300 0,4 65 4560 2100 1300 1800
2500 1280 15260 1440 16960 1600 21200 0,4 67 5670 2150 1300 1960
3150 1990 19650 2230 21840 2480 27300 0,4 70 6740 2320 1390 1980
Nota: Los parámetros anteriores son solo para diseñar y seleccionar la referencia, y los parámetros finales están sujetos al producto real.
Fotos detalladas
China Three Phase Voltage Step up Step Down Mineral Vegetable Oil Immersed Dry Type Power Transmission Distribution Electrical Transformer Manufacturer Price



Embalaje y envío

China Three Phase Voltage Step up Step Down Mineral Vegetable Oil Immersed Dry Type Power Transmission Distribution Electrical Transformer Manufacturer Price

Perfil de la empresa

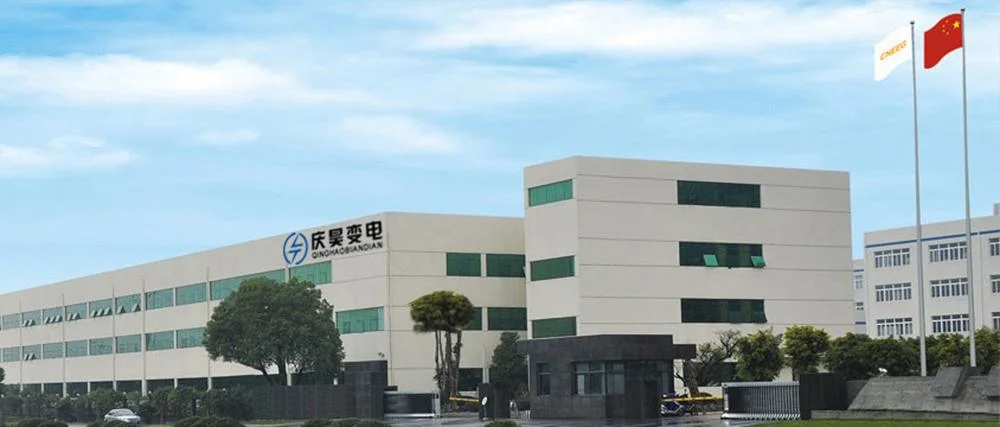

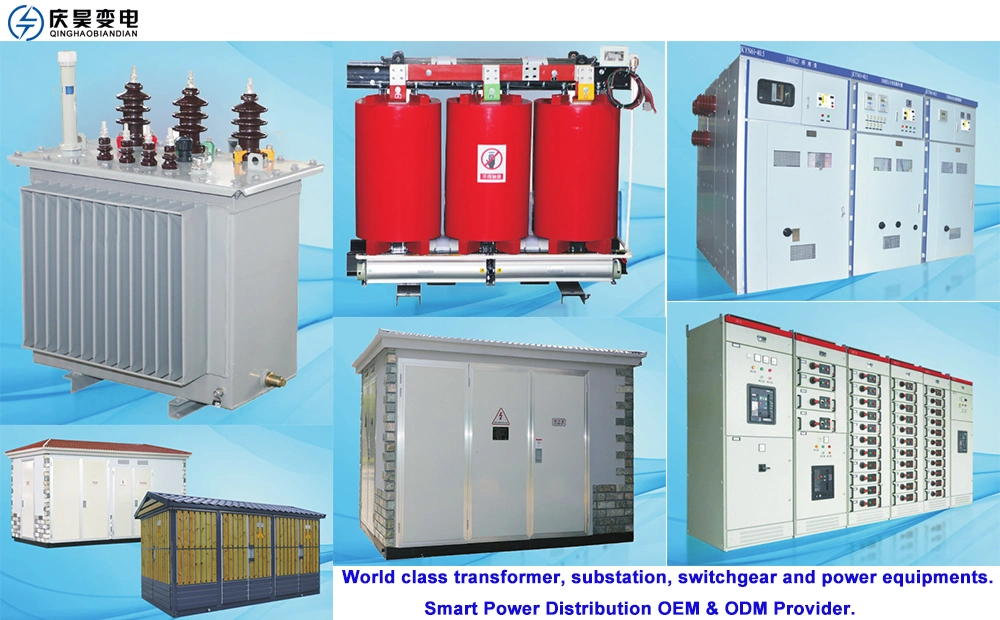

Qinghao Electric Co., Ltd. (En adelante Qinghao Electric) es un fabricante de equipos de transmisión y distribución de energía confiable y especializado ubicado en la ciudad de Wenzhou, provincia de Zhejiang. Nos centramos en la I+D y la fabricación de transformadores, subestaciones, equipos de conmutación y otros productos relacionados con la energía a partir de 2010. Nuestros productos incluyen principalmente transformador sumergido en aceite, transformador seco, transformador de aleación amorfa, subestación tipo caja, subestación preinstalada, celda de alta y baja tensión.

Con más de 20years esfuerzos de desarrollo y producción, nuestros productos se venden a muchos países de todo el mundo. Ahora el rendimiento técnico de nuestros productos ha alcanzado el nivel avanzado en la industria de la energía, y nuestra compañía se ha convertido en un fabricante líder de distribución de energía profesional no solo en China sino también en el mundo. Con el concepto de "transformadores de clase mundial, soluciones inteligentes", Qinghao Electric se dedica a proporcionar energía de alta calidad a los clientes.

¡cooperemos con un futuro más brillante!

China Three Phase Voltage Step up Step Down Mineral Vegetable Oil Immersed Dry Type Power Transmission Distribution Electrical Transformer Manufacturer Price
China Three Phase Voltage Step up Step Down Mineral Vegetable Oil Immersed Dry Type Power Transmission Distribution Electrical Transformer Manufacturer Price

PREGUNTAS FRECUENTES

P: ¿es usted un fabricante, una fábrica o una compañía comercial?
R: Sí, estamos involucrando a más de 20years en la investigación y desarrollo, producción y operación de equipos de distribución (transformador, celda, subestación, etc.).

P: ¿Cuáles son sus términos de garantía?
R: Ofrecemos 24 meses de garantía.

P: ¿Cuánto tiempo dura la producción?
R: 25 a 45 días o según   los requisitos de orden.

P: ¿Cuáles son sus condiciones de pago?
A: T/T, L/C o negociación.

P: ¿Cómo se realiza el control de calidad en su fábrica?
R: Los transformadores Qinghao se fabrican de acuerdo con las normas internacionales y los requisitos del cliente con
IEC, SGS, Intertek, CCC, CE y otras certificaciones internacionales. Todos los transformadores son 100% de realización de pruebas rutinarias, pruebas de tipo y pruebas especiales de conformidad con las normas IEC y las solicitudes del cliente al final del proceso de fabricación para garantizar que todos los productos están cualificados.


P: ¿tiene los productos en stock?
R: Normalmente no, pero tenemos existencias de materia prima para acortar el plazo de producción.


P: ¿Cómo puedo confiar en ti?
R: Qinghao Electric tiene más de 20years experiencia en la fabricación y ha cooperado con muchos clientes en todo el mundo. Tenemos muchos certificados de patente, certificado CE, certificado KEMA, certificado ISO9001, ISO14000. Somos el proveedor auditado de TUV, Alibaba y Made-in-China.


P: ¿Qué debe proporcionar para hacer un transformador personalizado?
R: Los dibujos técnicos y los documentos de especificaciones son los mejores , o puede enumerar los parámetros clave para el diseño.


P: ¿podría tener su catálogo y lista de precios?
R: El precio puede cambiar en función del mercado de materiales. Bienvenido a contactar para obtener un precio exacto a través de made-in-China o sitio web oficial de la empresa, Gracias.
