Máquina de enrolle de lámina de bajo voltaje para bobinas de transformador de tipo seco y. Bobinas transformantes amorfas

Voltage: 380V
Warranty: 2 Years
After-sales Service: Field Maintenance and Repair Service, Field Instal
longitud axial (anchura de lámina): 1.400mm
máx. de bobina terminada: 1.000mm
material de lámina del conductor od.: 1.000mm

Products Details

  • Visión General
  • Descripción del producto
  • Parámetros del producto
  • Fotos detalladas
  • Embalaje y envío
  • Perfil de la empresa
Visión General

Información Básica.

No. de Modelo.
0918
material de lámina del conductor id
500mm
número de descifrador de conductor
2
longitud del descifrador del conductor
1.450mm
eje del descifrador del conductor
gama de diám. ajustable 400-520mm
husillo de bobinado
80*80*1750 mm
modo de soldadura
tig
modo de corte
corte de disco eléctrico
número de descifradores de aislamiento
2
material de aislamiento od.
400mm
material de aislamiento id
76mm
anchura del material aislante
1.450mm
eje de descodificación de aislamiento
expandible (acción neumática abierta/cerrada)
Paquete de Transporte
Plastic Film and Wooden Case
Especificación
4800x2900x2500mm
Marca Comercial
YIBO
Origen
China
Código del HS
8479811000
Capacidad de Producción
100 Sets Half Year

Descripción de Producto

Descripción del producto

Industria de Energía Equipo automático de Tipo Seco transformador máquina de bobinado de lámina



Introducción



Industria de Energía Equipo automático de Tipo Seco transformador máquina de bobinado de lámina BRJ1400-2 se utiliza para enrollar  bobinas de lámina de transformador   y productos similares, el conductor de lámina puede ser  de cobre o aluminio tira.  Este tipo de máquina de bobinado de lámina  puede  enrollar  una o  dos capas   de conductor de lámina  y  una o  dos  capas  de material aislante  (como  papel o material similar).  Las barras de bus se sueldan con el proceso de soldadura TIG. La alineación automática de los bordes de la lámina garantiza que los bordes de la bobina sean rectos y lisos.  El sistema de control se basa en PLC. Es fácil manejar la máquina a través de una pantalla táctil.



Componentes principales



1.bastidor principal

2.Unidad de bobinado

3.Decoil

4.descifrador de aislamiento

5.alimentador de tiras de llenado final

6.sistema de limpieza

7 .sistema de corte

8.sistema de desbarbado de aceite

9.sistema de alineación de bordes

10. Unidad de soldadura automática

11.sistema de control electrónico

12.sistema neumático



Parámetros técnicos



Parámetros del producto



A  continuación se muestran las especificaciones estándar típicas de BRJ1400-2,  sin embargo  , pueden   modificarse fácilmente según se solicite.

Longitud axial (anchura de lámina):

1.400mm

Máx.  De    de bobina terminada:

1.000mm

Diámetro exterior del material de lámina del conductor:

1.000mm

ID de material de lámina del conductor:

500mm

Número de deengrasadores de conductores:

2

Longitud del desengrasador del conductor:

1.450mm

Eje de desengrase del conductor:

 Rango de diámetro ajustable 400-520mm

Eje de bobinado:

80×80×1750 mm

Modo de soldadura:

TIG

Modo de corte:

 Corte de disco eléctrico

Número de desengrasadores de aislamiento:

2

Material de aislamiento de:

≤400mm

Cód. Material aislamiento:

76mm

Anchura del material aislante:

1.450mm

Eje de desengrase de aislamiento:

Expandible (acción neumática abierta/cerrada)

Alimentador de tiras de llenado final:

8

Interfaz de usuario:

10inch (254mm) pantalla táctil PC industrial / controlador de acceso

Rango de recuento de giros:

0 - 9999,9



Fotos detalladas

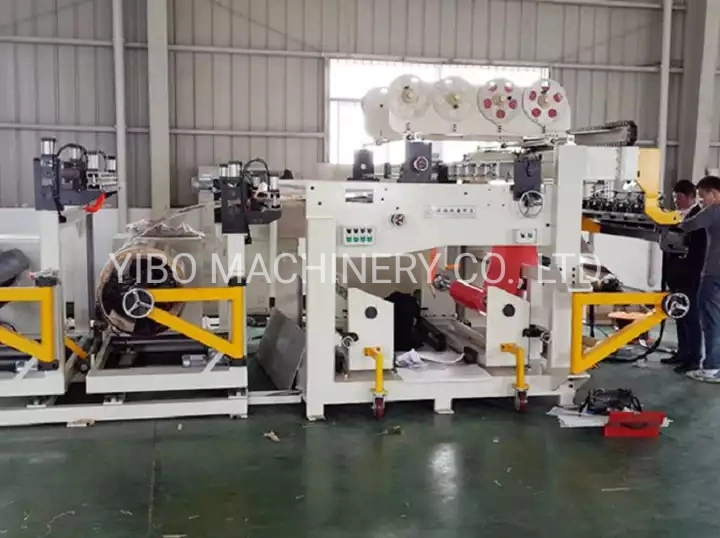

Figura 1:máquina de bobina de transformador de tipo seco automático Winding de lámina BRJ1400-2's. vista frontal

Low-Voltage Foil Winding Machine for Dry Type Transformer Coils and Amorphous Transformer CoilsLow-Voltage Foil Winding Machine for Dry Type Transformer Coils and Amorphous Transformer CoilsLow-Voltage Foil Winding Machine for Dry Type Transformer Coils and Amorphous Transformer CoilsLow-Voltage Foil Winding Machine for Dry Type Transformer Coils and Amorphous Transformer CoilsLow-Voltage Foil Winding Machine for Dry Type Transformer Coils and Amorphous Transformer CoilsLow-Voltage Foil Winding Machine for Dry Type Transformer Coils and Amorphous Transformer Coils

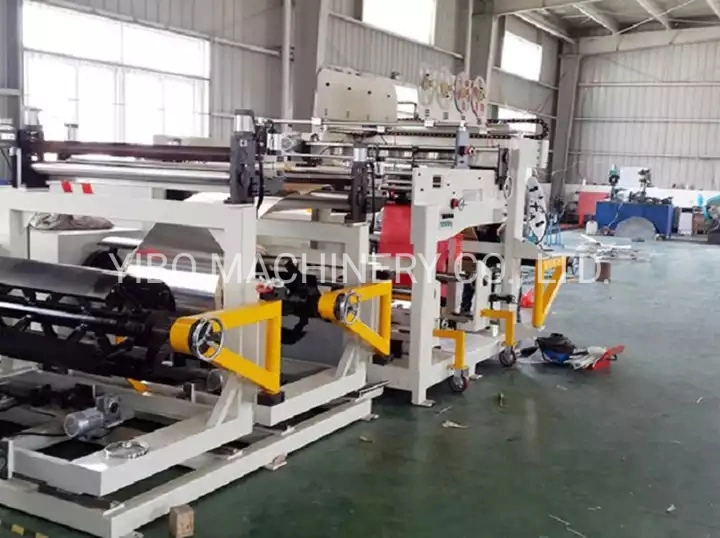

Figura 2:máquina de bobina de transformador de tipo seco automático Winding de lámina BRJ1400-2's. detalle

Low-Voltage Foil Winding Machine for Dry Type Transformer Coils and Amorphous Transformer Coils

Se proporcionan buenos servicios de posventa para la máquina. El periodo de garantía de la máquina es de 12 meses.  Durante el período de garantía, si hay algo malo en la máquina, le guiaremos cómo eliminar el problema y le proporcionaremos componentes si es necesario, y todo es gratis. Más allá del período de garantía, también ofrecemos soporte tecnológico para la máquina, si se necesitan algunos componentes , proporcionaremos y cobraremos de acuerdo con el costo de los componentes.
