Información Básica.
No. de Modelo.
SGB 11KV
Uso
Transformador de Potencia, Transformador de distribución
Características Frecuencia
Baja Frecuencia
Forma de Core
Anillo
alcance de contacto
±2 x 2,5%
grupo vectorial
Dyn11, Yyn0
alta tensión
10kv
baja tensión
0,4kv
capacidad nominal
1250kva
Paquete de Transporte
Wooden Case / According Customers′ Demands
Marca Comercial
CEEG
Origen
Jiangsu, China
Código del HS
8504330000

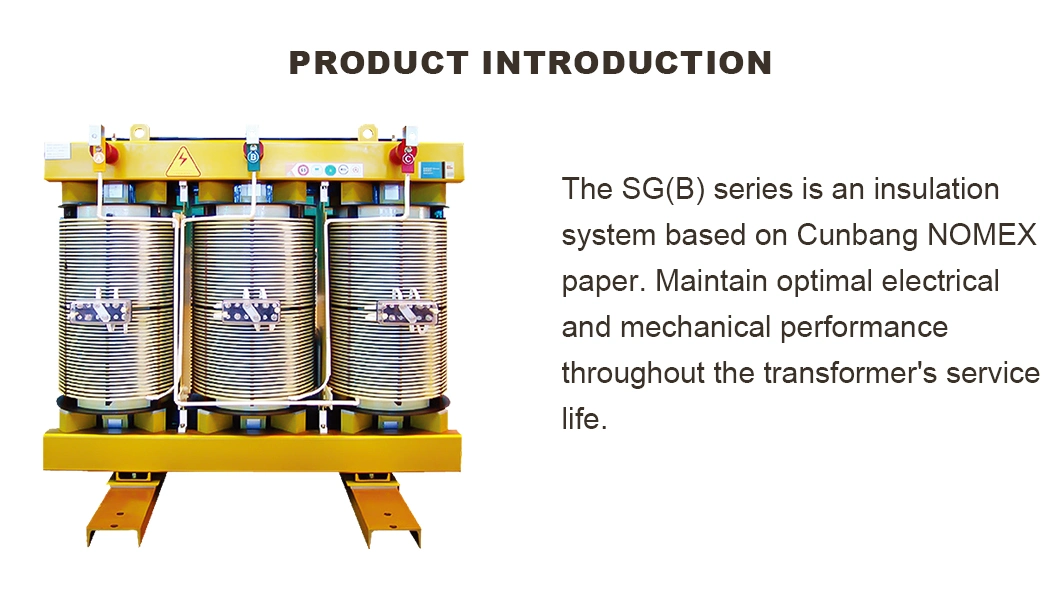

Descripción de Producto
Características
| 1. La alta calidad y la permeabilidad de acero al silicio con un multi-etapa del proceso paso a paso no conduce a una baja pérdida de carga. |
| 2. La superficie de la adopción de nano pintura nivelación automática proceso conduce a la reducción del ruido. |
| 3. Resistente al agua fuerte y corta la resistencia del circuito, la fuerte capacidad de sobrecarga, el buen rendimiento eléctrico, seguridad y fiabilidad. |
| 4. A través del análisis de simulación de un campo eléctrico, campo de temperatura, y el campo magnético, CEEG es la primera empresa en China para pasar de KEMA E2, C2 y F1 de pruebas. |
| 5. El producto puede adoptar un esquema de la estructura dual-mode para satisfacer las necesidades de los diferentes grupos de clientes. |
| 6. Inteligente y soluciones especiales de transformador de gran nube de datos de la tecnología de diagnóstico que se adopten para estar en línea de tiempo al tiempo. |
| Clase 10 kV SGB11 Los datos del producto | |||||||||||
| De Alto Voltaje nominal:10kV, símbolo de conexión de 5kV:Dyn11/Yyn0 | |||||||||||
| Bajo voltaje nominal:0.4kV tocando Rango:±2×2,5% | |||||||||||
| Modelo No. | Reino Unido % | Pérdida de aire PO(W). | Pérdida de carga ( 75ºC) PK(W). | IO (%) | LPA () dB | El tamaño L*B*H(mm) | El tamaño de la instalación de m*n(mm) | El peso corporal | El tamaño del cuerpo (Incluyendo los pies) | El embalaje exterior tamaño (incluida la única) | Con el embalaje exterior peso(kg) |
| SG11-100 | El 4% | 360 | 1310 | 1.6 | 42 | 1415×860×1100 | 660×660. | 875 | 1700×1200×1660 | 1700×1200×2200 | 340 |
| SG11-125 | El 4% | 420 | 1550 | 1.4 | 42 | 1415×860×1100 | 660×660. | 920 | 1700×1200×1660 | 1700×1200×2200 | 340 |
| SGB11-160 | El 4% | 480 | 1780 | 1.4 | 43 | 1460×860×1180 | 660×660. | 1090 | 1700×1200×1660 | 1700×1200×2200 | 340 |
| SGB11-200 | El 4% | 560 | 2110 | 1.1. | 43 | 1460×860×1180 | 660×660. | 1120 | 1700×1200×1660 | 1700×1200×2200 | 340 |
| SGB11-250 | El 4% | 640 | 2290 | 1.1. | 44 | 1460×860×1180 | 660×660. | 1250 | 1700×1200×1660 | 1700×1200×2200 | 340 |
| SGB11-315 | El 4% | 790 | 3530 | 1.0 | 46 | 1590×860×1205 | 660×660. | 1610 | 1900×1300×1660 | 1900×1300×2200 | 340 |
| SGB11-400 | El 4% | 880 | 4070 | 1.0 | 46 | 1590×860×1425 | 660×660. | 1765 | 1900×1300×1660 | 1900×1300×2200 | 340 |
| SGB11-500 | El 4% | 1040 | 4970 | 1.0 | 47 | 1590×860×1440 | 660×660. | 1880 | 1900×1300×1660 | 1900×1300×2200 | 340 |
| SGB11-630 | El 4% | 1200 | 5990 | 0.8 | 49 | 1675×860×1425 | 820×660. | 2000 | 2100×1400×2015 | 2100×1400×2200 | 400 |
| SGB11-630 | El 6% | 1160 | 6070 | 0.8 | 49 | 1675×860×1425 | 820×660. | 2000 | 2100×1400×2015 | 2100×1400×2200 | 400 |
| SGB11-800 | El 6% | 1360 | 7090 | 0.8 | 50 | 1680×1020×1460 | 820×820 | 2130 | 2100×1400×2015 | 2100×1400×2200 | 400 |
| SGB11-1000 | El 6% | 1590 | 8290 | 0.8 | 50 | 1810×1020×1485 | 820×820 | 2555 | 2100×1400×2015 | 2100×1400×2200 | 400 |
| SGB11-1250 | El 6% | 1880 | 9880 | 0.8 | 51 | 1810×1020×1730 | 820×820 | 3140 | 2300×1500×2120 | 2300×1500×2200 | 450 |
| SGB11-1600 | El 6% | 2200 | 11940 | 0.8 | 52 | 1990×1150×1780 | 1070×1070 | 3740 | 2300×1500×2120 | 2300×1500×2200 | 500 |
| SGB11-2000 | El 6% | 2720 | 14730 | 0.6 | 52 | 1990×1150×1830 | 1070×1070 | 4250 | 2400×1500×2300 | 2400×1500×2300 | 500 |
| SGB11-2500 | El 6% | 3200 | 17510 | 0.6 | 53 | 2100 x 1150 x 1945 | 1070×1070 | 4990 | 2600×1500×2500 | 2600×1500×2500 | 500 |
Calificado y certificado
Serie SCB resina fundida transformadores tipo seco han alcanzado el primer nivel estándar de eficiencia energética de GB20052-2020, y ganó el 3C, PCCC el ahorro de energía la certificación ISO-9001, ISO-45001, y los certificados de ISO-14001.
CEEG's resina fundida de tipo seco transformadores de potencia han sido ampliamente adoptados en los principales proyectos por parte de los clientes de todo el mundo. Por ejemplo, han sido elegidos para servir en el Centro Internacional de Vela de Qingdao, Centro de la sub-urbana de Beijing, Beijing Stadium el patinaje Hall, Nanjing, Metro, el centro de exposiciones Expo Shanghai, etc..
Diseño y fabricación Proceso
Basado en más de 30 años de diseño, fabricación, y experimental de la experiencia en la industria transformadora, CEEG ha desarrollado un conjunto de avanzadas + tridimensional software de diseño paramétrico, que puede darse cuenta de diseño automático, la optimización de costes, y la simulación.
Considerar plenamente las necesidades de los planos nacional y de las normas industriales, garantizando la ventajosa diseño de productos.
El devanado de alto voltaje conductor está herida con una alta calidad de director de orquesta y reforzado con una larga y corta el corte de fibra de vidrio se siente. Se vierte por el avanzado sistema de vertido de vacío Heidrich en vacío. Limitar de manera efectiva la aparición de las descargas parciales, y la descarga parcial es ≤ 5pc.
El devanado de baja tensión adopta un conductor de aluminio de alta calidad y es herida en una bobina de lámina automática la máquina. La bobina de lámina la máquina adopta la tecnología patentada de alambre de aluminio de ahorro de energía hidráulica engastado de tensión, dispositivo de detección de alta precisión de ±0,5 mm, y avanzada tecnología de soldadura, que juega un papel clave en asegurar la calidad de la bobina bobinado.
El núcleo de hierro adopta una alta calidad de la alta conductividad magnética de acero al silicio orientadas a la hoja, un total de 45° proceso de recubrimiento paso oblicuo, y la superficie adopta a prueba de humedad especiales y el recubrimiento anticorrosivo, que reduce efectivamente la ausencia de corriente de carga y nivel de ruido.
Utilizar y embalaje
Las condiciones de servicio - El sitio de instalación no serán inundados por agua, la altitud, no excederá de 1000m, y la temperatura ambiente no será superior a 40ºC. La humedad relativa es 100%, y el medio ambiente es de 40ºC a -25ºC (-25ºC requiere de un grifo de la carga del controlador de temperatura y cambiador).
El embalaje y transporte - Los productos pueden ser parcialmente desarmado y transportado (como en la carga del cambiador de tap, controlador de temperatura, aire acondicionado, caja de dispositivos, etc. se pueden empaquetar por separado) o envasados como una sola pieza en el embalaje cajas para transporte.
Inspección visual antes de la instalación: Después de abrir el paquete, retirar el dispositivo de protección y verificar las condiciones externas, especialmente prestar atención a la integridad mecánica de la bobina y el núcleo de hierro, y el tornillo que sujeta a la conexión.
La inspección antes de funcionamiento: Medir la resistencia DC de alta y baja tensión bobinados. A continuación, compruebe la masa del núcleo de hierro para ver si la tierra es fiable y si extraños se superponen. El pasado para probar la resistencia de aislamiento.
La dinamización - Antes de poner en funcionamiento, el transformador se pondrá en funcionamiento de prueba bajo ninguna carga, y el sistema de protección será revisado y ajustado después de 3 tiempos de cierre de impulso.
CEEG acerca de
3 Zonas industriales
Las fábricas de 4
15 sucursales en el extranjero
Los mercados mundiales 80+
Este es nuestro desarrollo, con sede en Nanjing, CEEG siempre ha sido la adhesión a los valores fundamentales de "la previsión, la innovación y la responsabilidad", desde su creación en 1990, centrándose en la producción y fabricación de más de 30 años. En los años de desarrollo, CEEG ha integrado la investigación y desarrollo independientes, inteligentes de fabricación y de servicios de marketing inteligente.
Nuestro producto - Nuestro equipo técnico ha seguido para explorar e innovar con audacia, y ha desarrollado con éxito casi un centenar de productos, incluyendo los transformadores por evaporación, centros de carga, amorfo 35kV transformadores secos, la energía nuclear, la lentitud de transformadores transformadores de armónicos, transformadores de alta temperatura.
Nuestros socios - Nuestros productos han sido con seguridad que operan en los principales grupos de carbón como grupo Shenhua, Anhui Tongling, Pingdingshan Grupo Minero del Grupo de la industria del carbón, la industria del carbón Jincheng Grupo, y Kaolain Grupo. Muchas compañías de renombre tales como China Mobile, China Telecom, Mongolia Interior primer maquinaria, Mongolia Interior Pingzhuang Jialing energía, y también del motor han establecido buenas relaciones con nosotros. También hemos establecido a largo plazo las relaciones de cooperación estratégica con excelentes empresas de todo el mundo, y nuestros socios de negocios incluyen muchas grandes empresas como DuPont, Siemens, Hitachi de metales, y ABB. Nuestros transformadores de potencia se han vendido a más de 80 países y regiones, y consiguió gran reconocimiento de los clientes en el extranjero.
